2.1 Chemische Reaktionen

Bei Lithium-Ionen-Systemen gibt es eine große Vielfalt von verschiedenen Materialien für Anode und Kathode. Daher ist die Darstellung der chemischen Gleichung immer von diesen Materialien abhängig. Nachfolgend sind die Gleichungen für Anode und Kathode bei der Entladung für ein Cobalt-Graphit-System dargestellt.

Anode – negative Elektrode

Li1C6  Li1xC6 +xLi + xe

Kathode – positive Elektrode

LiyCoO2 + xLi+ + xe  Lix+yCoO2

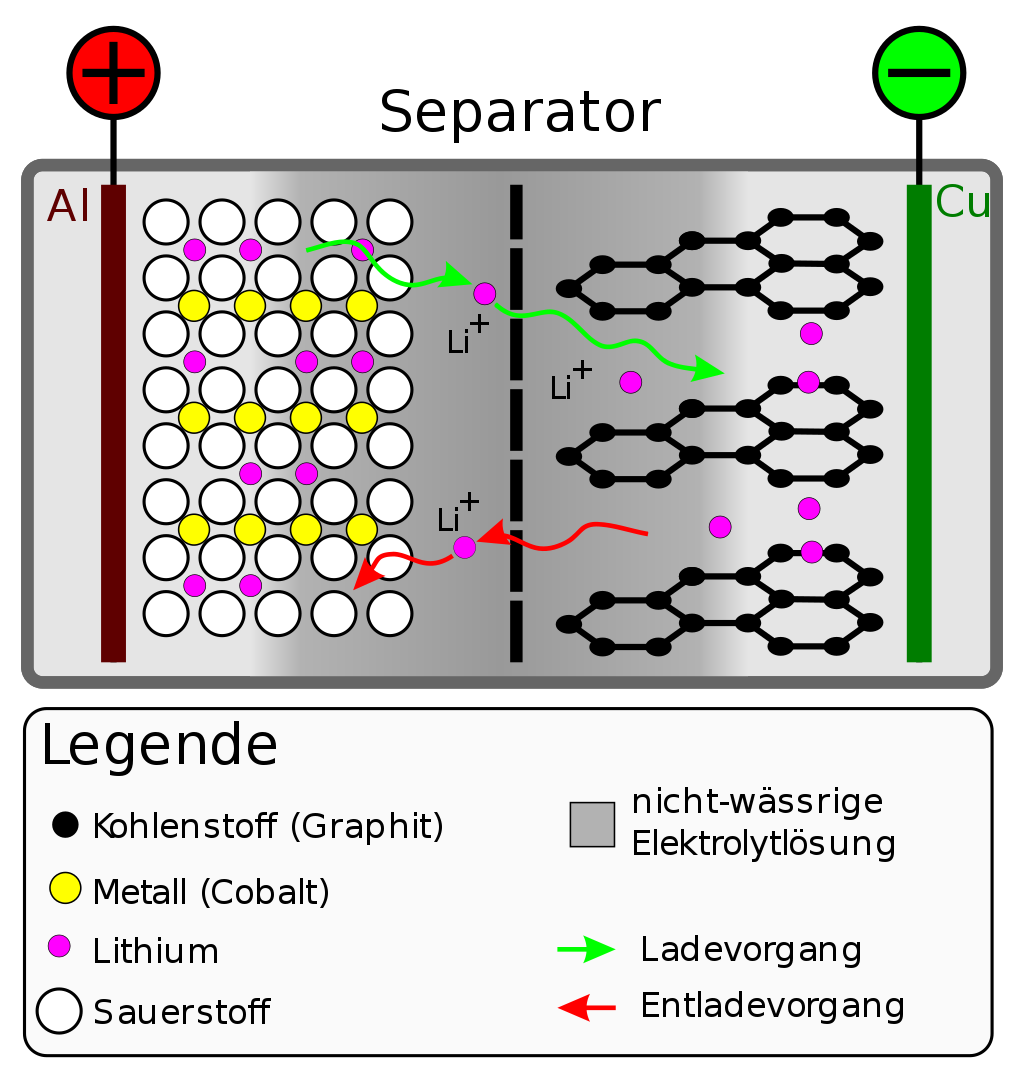

Wie man hier schön erkennen kann, werden lediglich Lithium-Ionen transportiert. Eine chemische Umwandlung von Material findet nicht statt. Die nachfolgende Abb. zeigt dies in schematischer Darstellung mit verallgemeinerten Formeln.

1024px-Li-Ion-Zelle_(CoO2-Carbon,_Schema).svg

Bild 1 von 2

By Original:UnknownVector:Cepheiden - Own work, CC BY-SA 2.0 de, https://commons.wikimedia.org/w/index.php?curid=7577401

Recht schön ist das vorgezeigte in einem Video der Firma BASF dargestellt:
