2.1 Chemische Reaktionen

Bei Lithium-Ionen-Systemen gibt es eine große Vielfalt von verschiedenen Materialien für Anode und Kathode. Daher ist die Darstellung der chemischen Gleichung immer von diesen Materialien abhängig. Nachfolgend sind die Gleichungen für Anode und Kathode bei der Entladung für ein Cobalt-Graphit-System dargestellt.

Anode – negative Elektrode

${\mathrm{Li}}_1{\mathrm{C}}_6 \to {\mathrm{Li}}_{1–\mathrm{x}}{\mathrm{C}}_6 +\mathrm{xLi} + {\mathrm{xe}}^{–}$

Kathode – positive Elektrode

$L{i}_{y}Co{O}_2 + xL{i}^{+} + x{e}^{–} \to {\mathrm{Li}}_{\mathrm{x}+\mathrm{y}}{\mathrm{CoO}}_2$

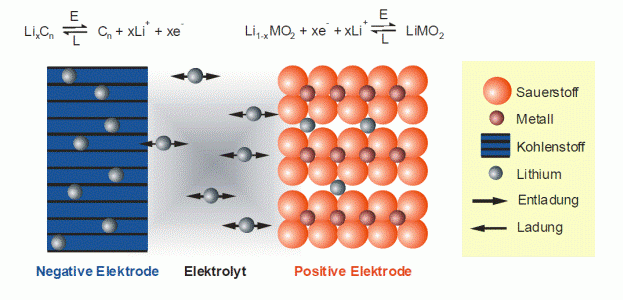

Wie man hier schön erkennen kann, werden lediglich Lithium-Ionen transportiert. Eine chemische Umwandlung von Material findet nicht statt. Die nachfolgende Abb. zeigt dies in schematischer Darstellung mit verallgemeinerten Formeln.

Recht schön ist das vorgezeigte in einem Video der Firma BASF dargestellt:
