5.1 Zylindrische Zellen

Zellen zylindrischer Bauform, haben den positiven und negativem Anschluss auf je einer Seite der Zelle. Der zylindrische Becher ist aus vernickeltem Stahlblech. Häufigste Bauform ist die 18650er Zelle. Die Zelle hat 18 mm Durchmesser und ist 65 mm hoch. Eine weitere gebräuchliche Bauform ist 26650. Diese Zelle hat neben einer Höhe von 65 mm einen Durchmesser von 26 mm. Zumeist werden diese standardisierten Zellen in zwei Versionen angeboten. Eine Version für die Entnahme großer Leistung, also Entladung mit großem Strom und eine weitere mit hoher Energiedichte, sprich großer Kapazität.

Eine andere Standardbauform für die Firma Tesla ist die Größe 21700. Für industrielle Anwendungen werden auch große Zellen mit Durchmenssern von mehreren Zentimetern und Längen von über 20 cm hergestellt.

Quelle: Fabricators & Manufacturers Association Intl. (FMA)

Bild 1 von 2

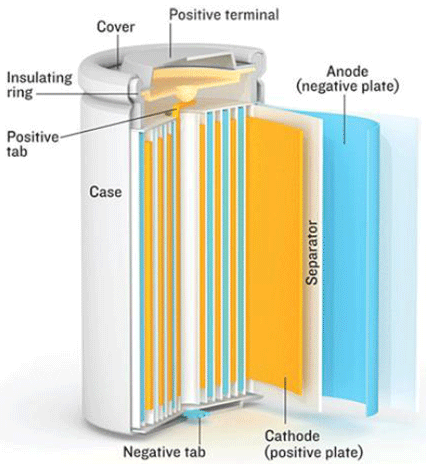

Aufbau einer zylindrischen Lithium-Ionen-Zelle
